為做好旱作節水技術推廣，提高軟體集雨水窖安裝的規范性、使用的科學性，推動山區果品產業提質增效、增產增收，特制定【中聯】軟體集雨水窖安裝、使用技術規范。

1 范圍

本規范規定了軟體集雨水窖的術語和定義，材料、質量標準，適用范圍，安裝、使用和維護要求。

2 規范性引用文件

下列文件對于本規范的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本規范。

QB/T 4042—2010 聚氯乙烯涂層膜材

GB/T 17219—1998 生活飲用水輸配水設備及防護材料衛生安全評價標準

GB/T 5750—2006 生活飲用水標準檢驗方法

3 術語和定義

下列術語和定義適用本文件。

3.1 軟體集雨水窖

利用高強度、耐穿刺、抗撕裂和耐低溫性能良好的EPVC材料，通過高頻焊接或熱合成型等方式制成，集集雨、蓄水為一體的可折疊的軟體容器。

3.2 軟體集雨水窖類型

可分為地埋（下）式和支架式。地埋（下）式是將軟體集雨水窖直接放置在窖坑上，為固定式;支架式以特制支架為支撐，直接立在地面上，可移動。

4 適用范圍

軟體集雨水窖可根據果園灌水、施肥、打藥需要，安裝在果樹行間（小型水窖）或空閑地里（中型或大型），農戶可通過噴霧器、打藥機等設施實現打藥和簡易水肥一體化，也可配備首部系統、田間輸水管道系統或小型灌溉施肥機等設施實現灌溉和水肥一體化。

5 選址

5.1 小型軟體集雨水窖

儲水體積在2～3米3的底部出水型軟體集雨水窖，適用于株距4米、梯田壩寬不小于3米，規模10畝以下果園施肥、打藥和補充灌水。軟體集雨水窖集雨面長不大于4米，寬不大于3米，梯田壩高應不小于1.5米，土層厚度應不小于1.1米。

5.2 中型軟體集雨水窖

儲水體積在4～9立方米的底部出水型軟體集雨水窖，適用于株距6米、梯田壩寬不小于5米，規模30畝以下果園施肥、打藥和補充灌水，梯田壩高1.5米以上。軟體集雨水窖集雨面長不大于6米，寬不大于5米，梯田壩高應不小于1.5米，土層厚度應不小于1.1米。

5.3 大型軟體集雨水窖

儲水體積在10立方米以上底部出水型或上部抽水型軟體集雨水窖，適用于果園內有空閑地、且空閑地長寬符合軟體集雨水窖集雨面長寬要求，規模30畝以上果園灌水、施肥、打藥。為保證水窖內蓄水量充足及時，可配備補充水源及設施。窖址長寬可根據軟體集雨水窖集雨面長寬確定，土層厚度應不小于1.1米。

6 平整場地

通過人工或機械，平整選好的窖址。地埋（下）式水窖場地做到基本平整，支架式水窖場址要做到水平。

7 挖窖坑

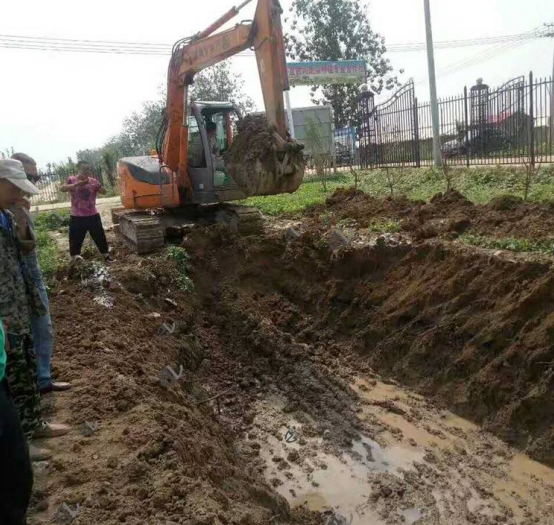

（1）地埋（下）式軟體集雨水窖挖窖坑，應根據窖體長、寬，集雨面長、寬和出水口位置、出水管長度等因素，定點劃線，開溝取土，窖坑取土長、寬、高應小于窖體長、寬、高5～10厘米。挖窖坑取出的土應自窖坑邊開始呈斜坡狀均勻地堆墊在窖坑四周，寬度應略小于或等于集雨水窖窖體到集雨面邊的長度，并邊堆墊邊壓實（圖1、圖2）。

（2）根據軟體集雨水窖出水口位置，沖著梯田田坎（壩墻）方向掏洞或開土槽，深度與窖坑平，寬度略大于出水管粗度。

（3）窖坑挖好后，先用果樹枝剪將窖壁中突出的樹根去掉，大的石塊取出，再用平锨拍打窖壁和窖底呈光滑狀。為防軟體集雨水窖被石子硌和以后生長的樹根扎，可在窖壁和窖底鋪一層厚薄膜或苫布等材料，有條件的也可鋪保溫板。對于挖大的窖坑，可用3～5厘米厚保溫板做為填充、保護材料，放到窖底和窖壁。

8 裝窖

8.1 地埋（下）式水窖

（1）找到軟體集雨水窖出水口位置，安裝出水管、閥門。為防冬季凍壞出水管和閥門，出水管和閥門的總長度應小于集雨水窖窖體至集雨面邊長度20～30厘米，出水管裝上保溫套。將閥門、出水管自土洞或土槽中引出，窖體上下四角與窖坑四角相對均勻撐開，保證窖體處于窖坑中間位置。支撐繩一邊拴在窖體上，另一邊拴在鋁釬上，鋁釬插入窖坑邊土中，砸平，窖體至鋁釬支撐繩長度應松緊適宜（支撐繩長一般應多出20厘米左右）。

（2）展開軟體集雨水窖集雨面，先用鋁釬固定集雨面四角，并按照窖體處于窖坑中間位置的原則，通過變動集雨面四角鋁釬位置調整集雨面到最適宜。最后用鋁釬沿集雨面一邊扣眼逐個插入，鋁釬插入土中時要邊插邊向集雨面外壓，保證集雨面繃緊。

（3）固定出水口方向集雨面時，應先將出水管上靠近窖體部位土槽，用塑編袋裝土填實，出水管閥門外接管長度根據實際需要做到長短適宜。出水管閥門上留出可開關的充?？臻g后用磚石等材料砌成壩墻，壩墻與塑編袋間出水管上用土填滿壓實，高度、寬度與兩邊堆墊土相平，然后用鋁釬沿集雨面一邊扣眼逐個插入，繃緊集雨面，并檢查閥門處于關閉狀態。

（4）根據窖址地形、集雨面下土堆墊的高度、寬度，在集雨面四邊挖好排水溝，以防洪水帶泥沙進入集雨面，堵塞窖體。

8.2 支架式水窖

在已平整好的場地，打開支架式水窖，根據集雨面長寬，將窖體放置在水平場地的適宜位置，并按窖底、窖上和集雨面分別組裝橫架，安裝立架和支架。窖體四周和窖底可根據窖體儲水量大小，用3～5厘米厚的保溫板做墊板和擋板，最后安裝出水管和閥門，并檢查閥門處于關閉狀態。

9 使用和維護

（1）軟體集雨水窖可根據果園灌水、施肥、噴藥的需要配備輸水管道系統、施肥系統，灌溉施肥機、打藥機等設施設備。（2）為防果樹落花、落果、落葉到集雨面，可在集雨面上繃一層遮陰網。（3）為增加水窖蓄水量，在軟體集雨水窖集雨面基礎上，可通過在適宜位置鋪設厚塑料布、彩鋼瓦（石棉瓦）等材料增加集雨面積。（4）在大型地埋（下）式集雨水窖或支架式集雨水窖周邊，應設立防護網。（5）秋季已蓄滿水的軟體集雨水窖，上凍前應放水不少于窖儲水體積的1/4，防水結冰脹破窖體。（6）上凍前，卸掉閥門外接水管，并用草、破棉絮等包裹閥門和水管，再用土將包裹的閥門、水管及周圍壩墻堆實堆嚴。
